精密金相切割機產品介紹

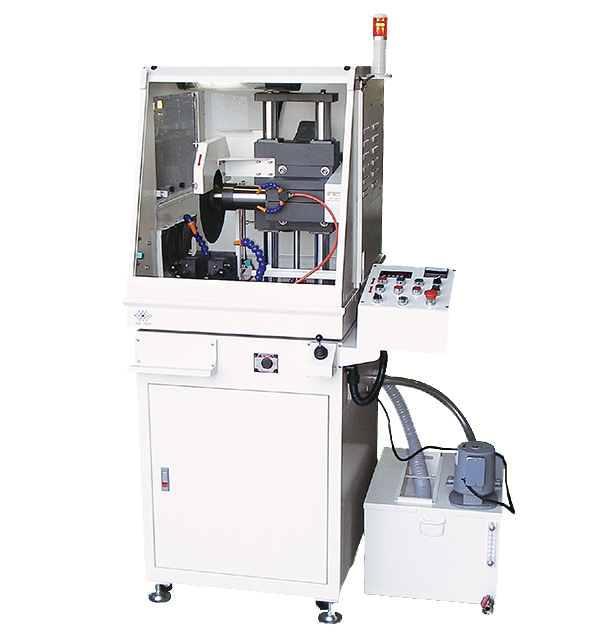

CK260/360/460精密金相切割機
CK260/360/460精密金相切割機機器無毒性粉體烤漆。圖示化操作面板，操作簡單。手自動功能，切割進給率可調整。
電流表顯示切割馬達負荷之電流值。切割過程緊急停止或開啟，自動停機安全保護裝置。
雙座推拉式快速夾具 ，往返夾持壽命測試達十萬次。四道冷卻噴水管，固定式兩道噴砂輪，兩條噴水管可任意移動噴工件，提供良好的冷卻效果。
CK260/360/460精密金相切割機特點
1.大尺寸視窗：正面及左側配置4.5mmPC耐力板方便觀看切割狀態兼具安全防護。
2.專利虎鉗夾具：操作簡單夾持力強。
3.密閉式切割室：完全密閉式設計提供平穏安靜清潔作業環境。
4.內置水箱：不占空間美觀大方。
5.Y軸切割模式：虎鉗前后進給切割。
6.操作面板：手自動切換，前后進給速度調整。
7.進給離合器：手動或自動進給可快速切換
8.移動式水箱可放置機臺內部。
9.切屑過濾槽具有防落功能。
10.水箱配置快速接頭方便拆卸。
11.液位計方便觀察水位。
12.二道過濾裝置方便清理。
精密金相切割機技術參數
CK260/360/460精密金相切割機參數
機型 | 260 | 360 | 460 | |||
切割行程 | 260mm | 260mm | 360mm | 360mm | 460mm | |
切割馬力 | 3HP (2300W) | 5HP (3800W) | 5HP (3800W) | 7.5HP (5600W) | 10HP (7500W) | |
空轉噪音值 | 68~72dB | 68~72dB | 70~75dB | 70~75dB | 70~78dB | |
切割尺寸 | 附表一、附表二、附表三、附表四 | |||||
切割室大小 | 附表五 | |||||
切割砂輪 （外徑*孔徑） | ?305 × ?31.75(?32)mm | ?406 × ?32mm | ||||
砂輪墊片外徑 | ?85 | ?85 & ?100 | ||||
進給速度 | 標準 10~150 mm/min 特殊 10~75 mm/min | 標準~75 mm/min(特殊進給速度可選購) | ||||
進給方式 | 自動 | 按鈕啟動，切割完成自動復歸 | ||||
手動 | 按鈕控制＆手輪控制 | |||||
主軸轉速 | 2500RPM(60Hz) / 2100RPM(50Hz) | |||||
切割夾具 | 雙切割虎鉗/雙夾持快速推拉式虎鉗 | |||||
虎鉗規格 （寬*高） | 100mm x 60mm | 150mm x 60(85)mm | 200mm x 60(85)mm | |||
橫移行程 | 45mm | |||||
冷卻幫浦 | 1/4HP 三相 | |||||
水箱容量 | 100L | 120L | ||||
機臺尺寸 （寬*長*高） | 105 x 110 x 155cm | 105 x 125 x 162cm | 105 x 145 x 162cm | |||
機臺重量 | 358Kg | 365Kg | 454Kg | 476Kg | 503Kg | |
電源 | AC 220V/380V /415V/440V 三相(特殊電壓需定做) | |||||
標準附件 | 砂輪扳手2支，砂輪片2片 | |||||
切削油 5 公升 | 切削油 6 公升 | |||||
精密金相切割機標準配置
CK260/360/460精密金相切割機配置
快速虎鉗樣品最大切割尺寸
機型 | A(mm) | A 切割面積mm2 | B(mm) | B x C | E(mm) | E x D | 料號 |
CK260-3HP | ?70 | 3846.5 | 70 | 70x54.95 | 100 | 100x38.46 | CK70G03 |
CK260-5HP | ?90 | 6358.5 | 90 | 90x70.64 | 100 | 100x63.58 | CK70G03 |
CK360-5HP | ?90 | 6358.5 | 90 | 90x70.64 | 150 | 150x42.39 | CK90G03 |
CK360-7.5HP | ?120 | 11304 | 120 | 120x94.2 | 150 | 150x75.36 | CK90G03 |
CK460-10HP | ?120 | 11304 | 120 | 120x94.2 | 200 | 200x56.52 | CK120G03 |
精密金相切割機；切割機刀片；切削液
標配快速虎鉗 | 選配橫移夾具 | 選配T型工作臺分離式虎鉗 | 選配分離式平臺平臺式夾具 |
橫移座可左右移4.5cm 右夾具可前后移4.0cm 左夾具可左右移2.0cm | 橫移座可左右各移20mm 右夾具可前后移4.0cm 左夾具可左右移2.0cm | T型工作臺+分離式虎鉗 （適用不規則及長型樣品） | 分離術平臺+分離式夾具 （刀具可深入平臺，刀具外徑配合樣品高低可搭配使用，節省切割片磨耗） |
